简述
BP2306HK是一款兼容PWM/模拟调光的高PFBUCKLED恒流控制芯片适用于90Vac-265Vac全范围输入电压 BP2306HK采用高压启动 ,内置COMP补偿电容 ,降低成本。芯片采用输出恒流控制机制 ,无需VCC电容和辅助绕组 ,用极少的外部元件达到高精度的输出电流 ,实现了优异的线性调整率和负载调整率。 BP2306HK提供多种 ;すδ ,包含LED负载短路 ;ED开路 ;ず臀露鹊鹘诠δ ,增强了系统可靠性。 BP2306HK采用SOP-8封装
优势

    兼容PWM/模拟调光

    PWM 调光范围1%~100%

    模拟调光范围5%~100%

    高 PF ,低THD

    超低待机功耗

    单绕组电感

    内置COMP电容

    无需VCC电容

    高精度输出电流(+/-3%)

    优异的线性、负载调整率

    逐周期限流

    快速启动功能

    LED开路 ;

    LED短路 ;

    过温降电流

    SOP-8封装

应用领域
  • 智能LED球泡灯
  • 其他LED智能照明

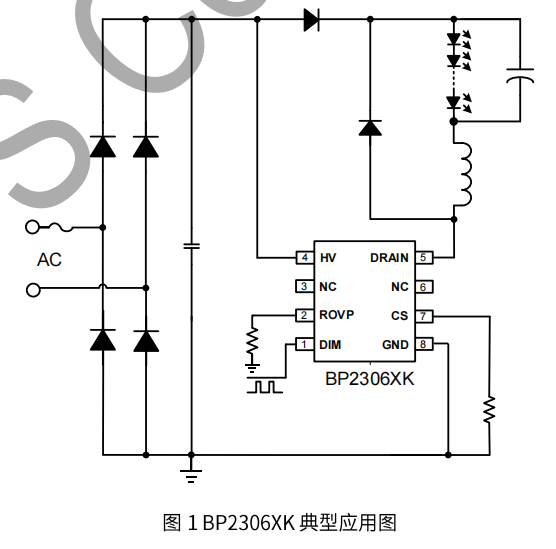

典型应用原理图
瓦力游戏| 首页 -瓦力出品,必属精品
技术文档
文档类型 标题 类型 文件下载
规格书 BP2306HK pdf 完整版
